鋅-5%鋁稀土合金鍍層鋼絞線

鋅-5%鋁稀土合金鍍層鋼絞線的參數(shù)和性能：

鋅-5%鋁-稀土合金鍍層鋼絞線

鋅-5%鋁-稀土合金鍍層鋼絞線采用的標(biāo)準(zhǔn)

鋅-5%鋁-稀土合金鍍層鋼絞線采用的標(biāo)準(zhǔn)是YB/T179-2000。此標(biāo)準(zhǔn)等效采用美國試驗(yàn)與材料協(xié)會(huì)標(biāo)準(zhǔn)ASTM A855M-1995《鋅-5%鋁-稀土合金鍍層鋼絞線》。YB/T179-2000標(biāo)準(zhǔn)在鋼絞線鍍層成分、結(jié)構(gòu)、捻制、接頭、鍍層結(jié)合力、鋼絲韌性、鋼絞線伸長率、檢驗(yàn)規(guī)則等方面與ASTM A855M-1995標(biāo)準(zhǔn)是一致的。增加了鋼絲鍍層鋁含量的規(guī)定及化學(xué)分析方法。對鋼絲強(qiáng)度級(jí)、鍍層重量、鋼絞線小破斷拉力、尺寸參照ASTM A855M-1995，略有調(diào)整。試驗(yàn)方法、包裝、標(biāo)志和質(zhì)量證明書按照我國習(xí)慣作了較詳細(xì)的規(guī)定。

鋅-5%鋁-稀土合金鍍層鋼絞線結(jié)構(gòu)

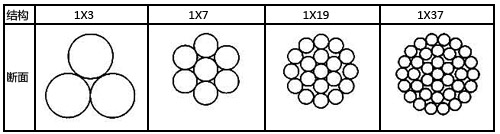

鋅-5%鋁-稀土合金鍍層鋼絞線按斷面結(jié)構(gòu)分為四種，如圖所示。

鋅-5%鋁-稀土合金鍍層鋼絞線結(jié)構(gòu)

鋅-5%鋁-稀土合金鍍層鋼絞線的分類：

鋼絞線按公稱抗拉強(qiáng)度分為：420MPa,670MPa,750MPa,1170MPa,1270MPa,1370MPa,1470MPa,1570MPa，共8級(jí)。鋼絞線按鍍層重量分為：A,B,C,D,E5級(jí)

鋅-5%鋁-稀土合金鍍層鋼絞線標(biāo)記示例

XLXG J-1X7-6.0-1370-B-YB/T 179-2000

鋅-5%鋁-稀土合金鍍層鋼絞線原料選擇

鋅-5%鋁-稀土合金鍍層鋼絲用盤條應(yīng)符合GB/T 701和GB/T 4354的規(guī)定，當(dāng)拉拔規(guī)定尺寸并鍍鋅-5%鋁-稀土合金后，成品鋼絞線及單根鋼絲應(yīng)質(zhì)量均勻并性能符合本標(biāo)準(zhǔn)的規(guī)定

熱浸鍍用鋅-5%鋁-稀土合金錠的化學(xué)成分應(yīng)符合下表的規(guī)定(%)

對于一步鍍法，合金鍋內(nèi)熔體中的鋁含量應(yīng)控制在4.2%-6.2%；對于兩步鍍法，先鍍鋅（熱鍍鋅或電鍍鋅），然后鍍鋅-5%鋁稀土合金，合金鍋內(nèi)熔體中的鋁含量允許達(dá)到7.2%。鋅-5%鋁-稀土合金鍍層鋼絲的鍍層鋁含量應(yīng)不小于4.2%

鋅-5%鋁-稀土合金鍍層鋼絞線捻制質(zhì)量

除非另有規(guī)定，鋼絞線外層應(yīng)右向捻，相鄰層捻向相反所有鋼絲應(yīng)在均勻張力下捻制，鋼絞線捻制應(yīng)足夠緊密以保證其在小破斷拉力10%的張力作用下直徑?jīng)]有明顯減小。如需方有特殊要求，鋼絞線可左向捻，但應(yīng)在合同中注明。

鋅-5%鋁-稀土合金鍍層鋼絞線(LXGJ)YB/T179-2000

鋼絞線的公稱直徑應(yīng)符合下表的規(guī)定，其直徑允許偏差為+7%~-1%，鋼絞線的長度應(yīng)符合需方的訂貨合同，長度允許偏差應(yīng)在0-10%之間

鋼絞線小破拉斷力

鄭州市華威金屬材料有限公司　合作伙伴：

中國鐵建	國家電網(wǎng)公司	國家核電	中國風(fēng)電	葛洲壩集團(tuán)
