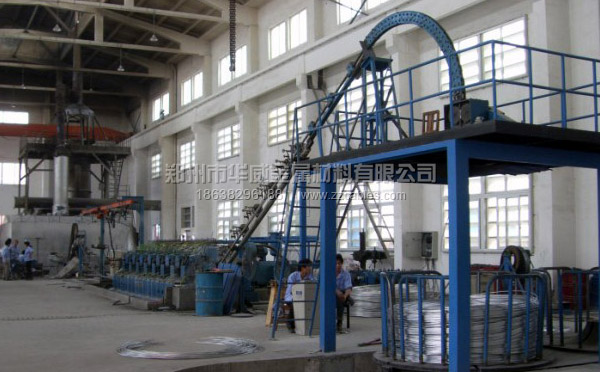

鋁及鋁合金電工圓桿連鑄連軋設備

鋁及鋁合金電工圓桿連鑄連軋設備主要由圓形快速節能鋁熔煉爐、在線除氣過濾系統、喂絲裝置、五輪式連鑄機（含澆煲）、滾剪機、單軌式油壓剪、主動校直裝置、倍頻感應加熱裝置、喂料裝置、連軋機系統、鋁合金桿冷卻潤滑系統、雙工位鋁桿成圈裝置、連鑄連軋生產線電氣控制系統、連軋機潤滑油系統、連軋機乳液循環系統等組成。

在線除氣過濾系統包括熔體除氣裝置和過濾裝置；除氣裝置采用單根“U”型硅碳棒外套加熱器保護套浸入式加熱，溫度自動控制；石墨轉子為無級調速，加熱器和石墨轉子可單獨液壓提升，除氣箱有合理的清渣孔。

軋機采用主動喂料，動力從主傳動箱輸出，由氣缸夾緊鑄錠，助推喂入1號機架。粗軋部分采用2付Φ255mm兩輥式機架，立輥1付，平輥1付，精軋部分采用12付φ255mm三輥Y型機架，分上下傳動，交替布置。傳動牙箱于機架連接處均有安全齒形聯軸節，當軋制過程中發生過載時，則安全聯軸節中的剪切銷被剪斷，以保護傳動牙箱中齒輪和軸。每付機架前后分別裝有進出口導位。機架間設有堆桿檢測停車裝置。
